さて、手元に２インチユニットがもう一本ありましたので、残りのコンセプトモデルを組み上げてみることにします。
磁気回路は、かなり強力ですので、ダクトを鳴かすことはできると思います。

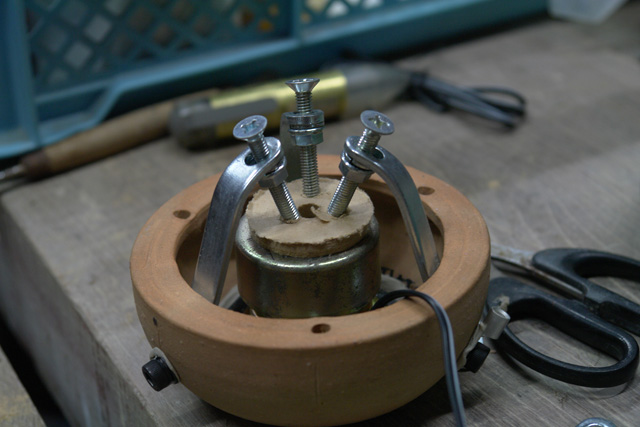

こんな感じで？
どうだ？？w
ダクト部と干渉して、組上げ不能、、、、＾＾；

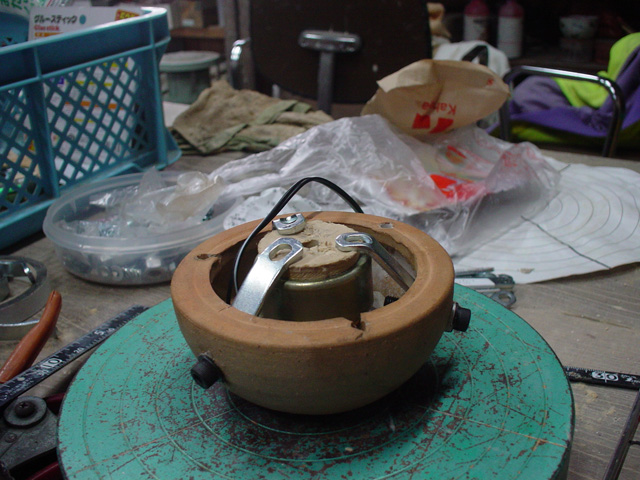

マウントのやり直し＾＾；

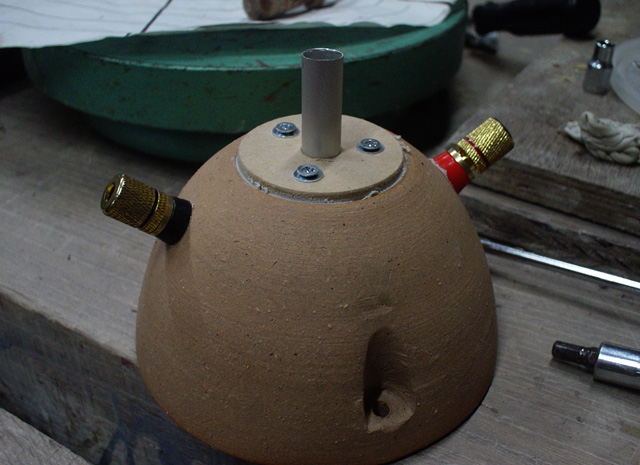

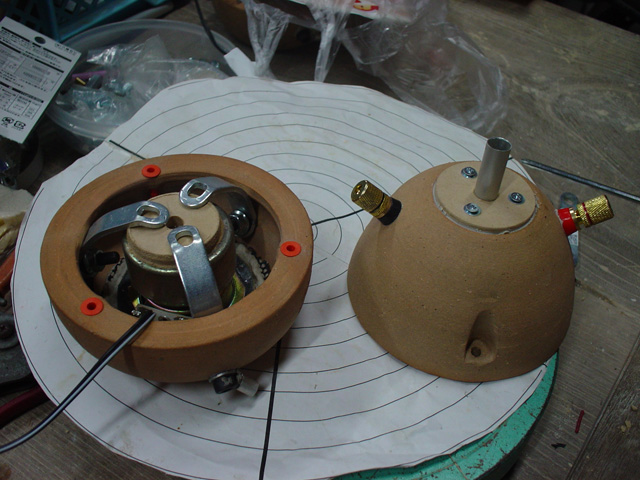

ダクト部はこんな感じ！
二枚のＭＤＦを内外から挟んで、ネジで締め付けると、内部の非硬化パテの圧力で、パイプが密着されます＾＾；
これは！
使えそう！！
チューニングも、やりやすいですし、パイプの口径も変更可能です＾＾
うまいこと考えつきましたw
ビニールのアンカーで固定します。

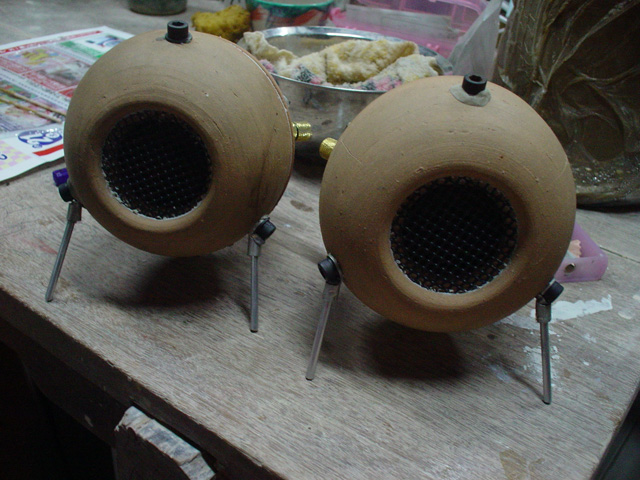

ハイ出来上がり！w
って？
今度は二日かかりました、、、＾＾；
（疲れたw）

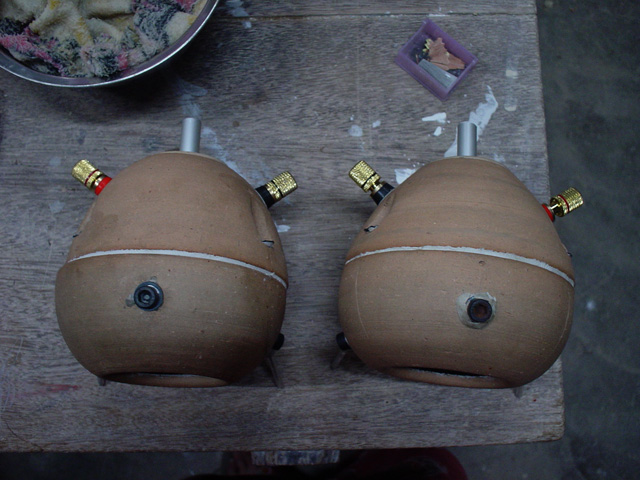

上から見るとこんな感じ。

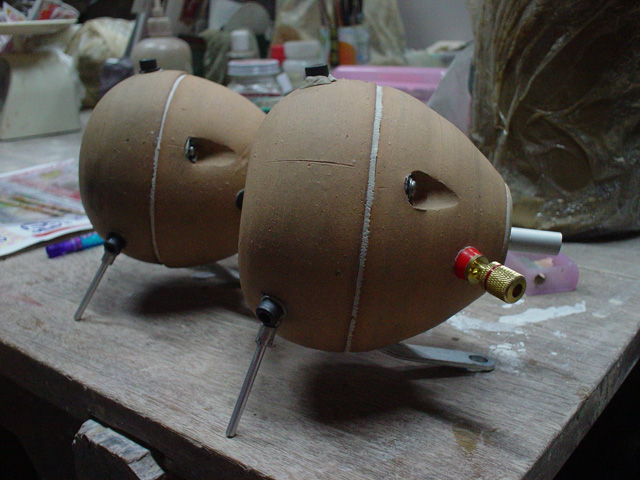

サイドビュー

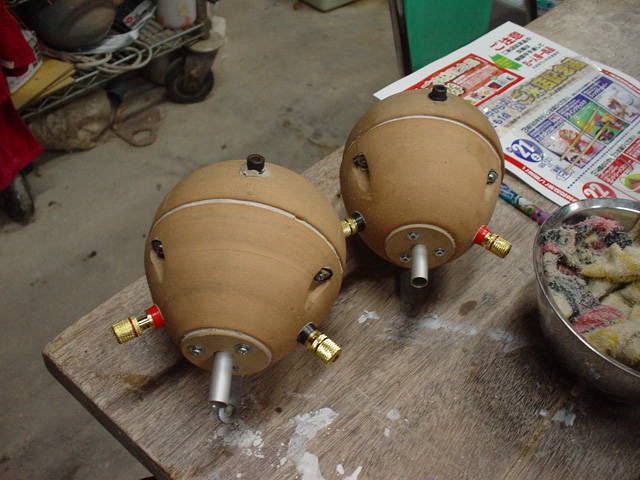

リアビュー
今回も、２カ所ほど、割れてしまいました、、、。
構造的欠陥ですね、、、、。
（既に対策積みです！）

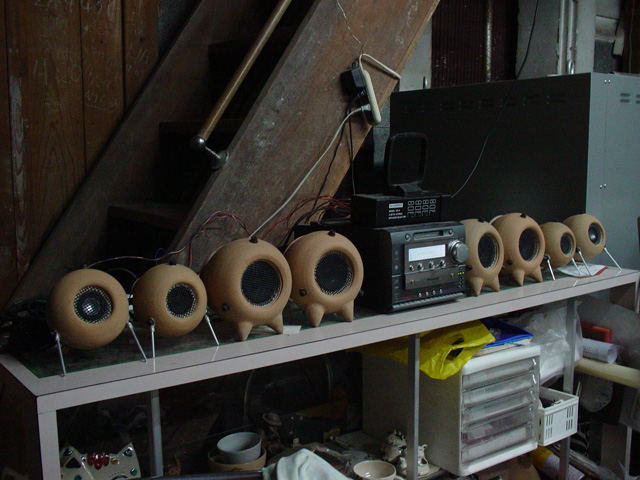

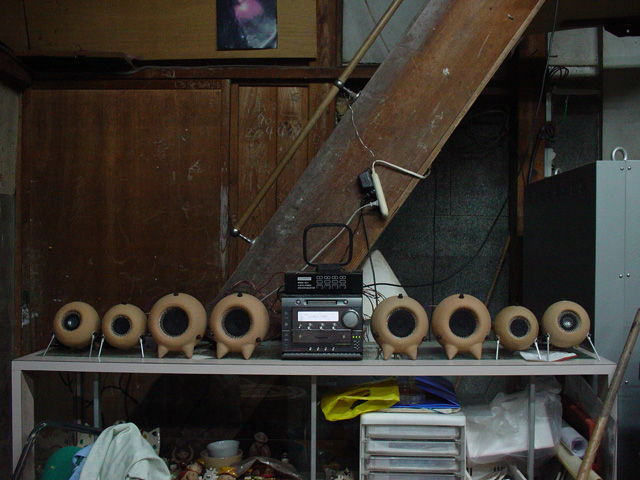

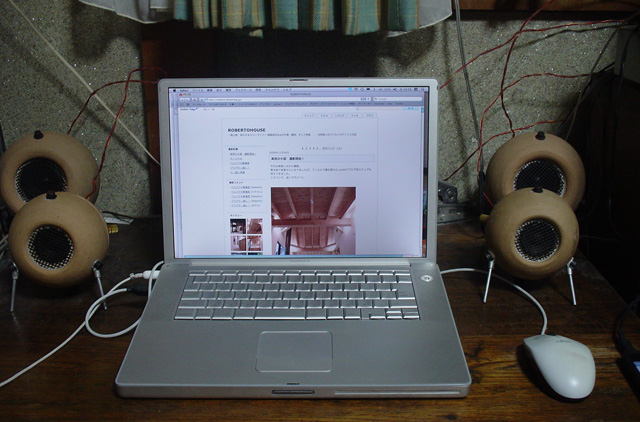

どうだ！
どうだと言われてもねぇ、、、、＾＾；w
音はって？？w
ダクトが鳴く位置が間違ってるか、、、、。
３６０Hz以下から、落ち込み出す感じかな？

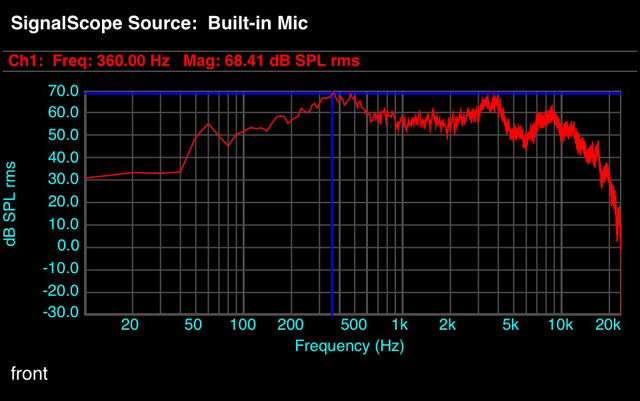

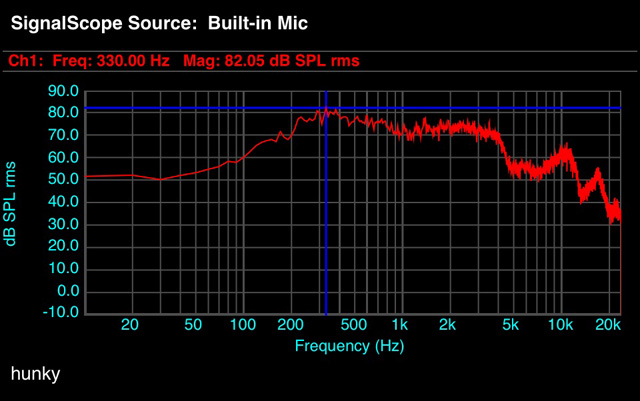

ユニットの近接測定
ポートは９０Hzで鳴いてるのか？？

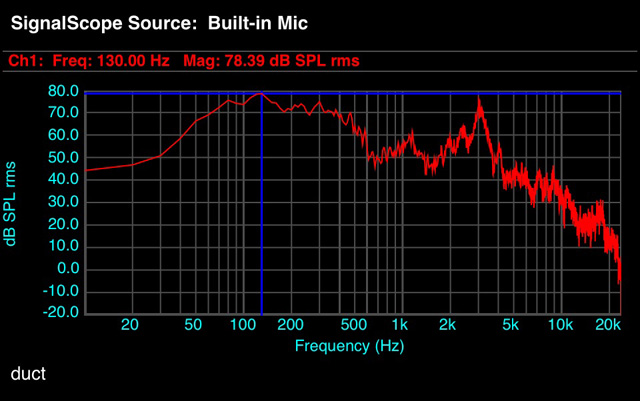

ポート側の近接測定
８０Hzくらいで鳴いてるのか？？
ダクトは５cmですけど？
2.5cmくらいにした方が良さげ、、、、。
切り詰めるよりは、何本か作っておいて、交換できる方が有利でしょう。
これで、フルサイズモデルのめどが立ちますね！
BASS +3ブーストした状態。
５００Hzあたりの盛り上がりのせいか、妙にナローレンジの音に聴こえますが、、、、。
まあ、良い音には聴こえないか、、、、？
こいつを聞いた後に、ELECOMのユニットを入れたやつを聴くと、やけにHiFiな音に聴こえます。
逆にFosterの方は、でたらめな音に聴こえてきます＾＾；
ELECOMのは、全てのレンジを再生していますが、Fosterのは、ピークの山が激しいからでしょうか？？
どれもこれも？
変な音に聴こえてきますけど、、、、w
JBLだけは、何を聴いた後でも、まともな音に聴こえますねえ、、、、。
あんまり、チープな音ばかり聴いていると、耳がおかしくなりそうw
