PIONEER フルレンジユニット PE-101A

▼メーカー公称値

・ボイスコイルインピーダンス: 8 Ω
・最低共振周波数: f0 80 Hz
・再生周波数帯域: 80 Hz〜20 000 Hz
・出力音圧レベル: 90.5 dB
・最大入力: 30 W(JEITA)、ただし「LE-101A」に装着の場合
・等価質量: 4 g
・Q0: 0.5
・有効振動半径: 45.5 mm
・空隙総磁束: 48 500 Mx
・空隙磁束密度: 10 000 G
・外径寸法: 138 mm (φ) × 53.6 mm (D)
・質量: 1 kg
・取付寸法: φ124 mm
・バッフル開口: φ111 mm


▼実測値


ピクチャ 3


Fo:92Hz
Qo:0.35
Qm:3.87
Mo:3.91g(公称値4g)

Moの測定値にちょっとズレがありますかね?
0.9gとなると、かなりの誤差です。
その辺を修正してみれば、もう少し正確になるのか?

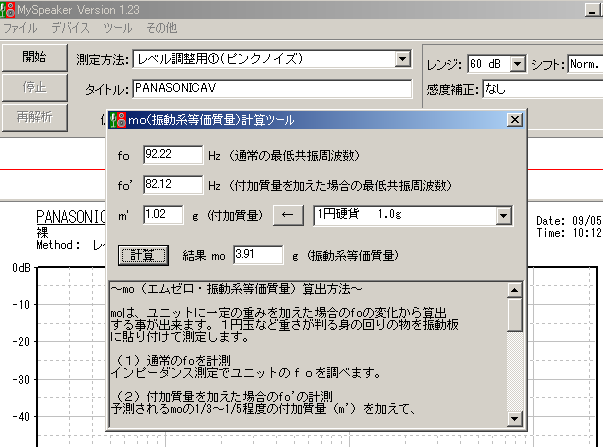

ピクチャ 3


ピクチャ 4


両面テープの重量分を、0.02gから0.04gに変更すると近づいてくる感じでしょうか??
