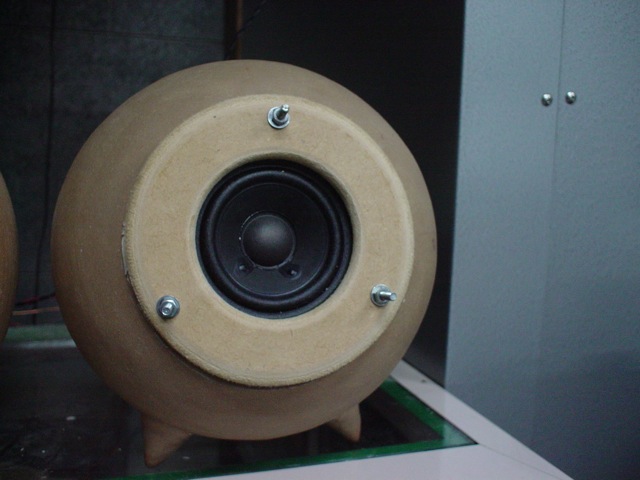

さて、今日はこちらの箱を調整してみます。
ダクトは１+1/4インチありますので、少し絞った方がいいでしょう？？

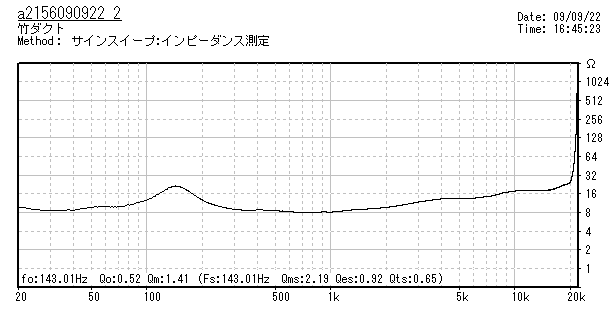

インピーダンス特性はこんな感じか？？
もう少し低めにチューニングしたい所でしょうか？？

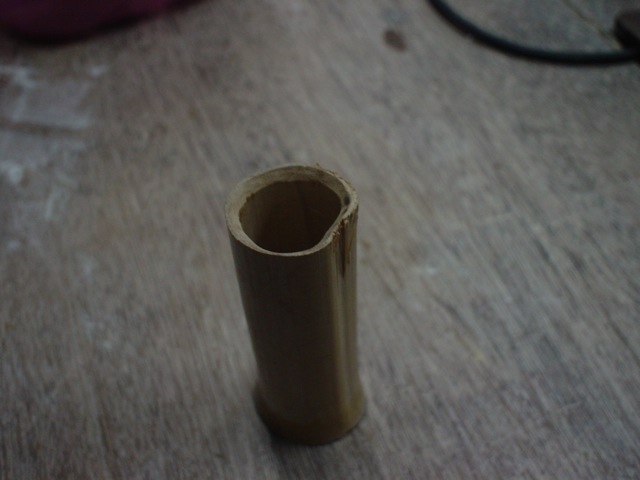

取り合えず、竹でダクトを作ってみました。
竹だと加工はやりやすいですけど？
口径をそろえたり、設計通りの素材を見つけるのが大変そう、、、、、w

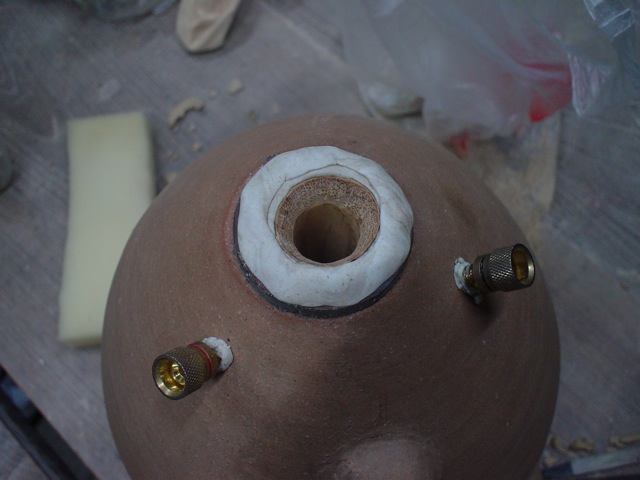

とりあえず、非硬化パテで固定します。

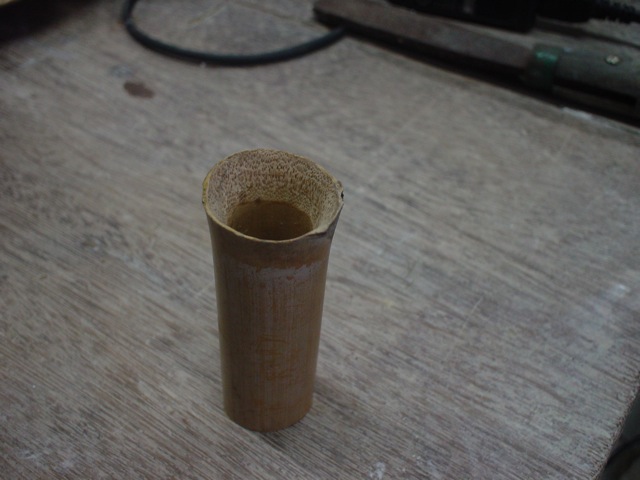

ちょっと、広げる角度が浅すぎたか、、、、。

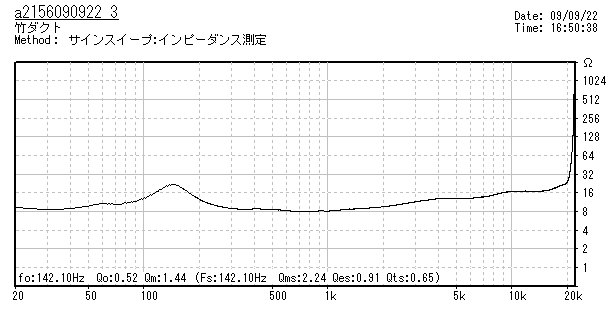

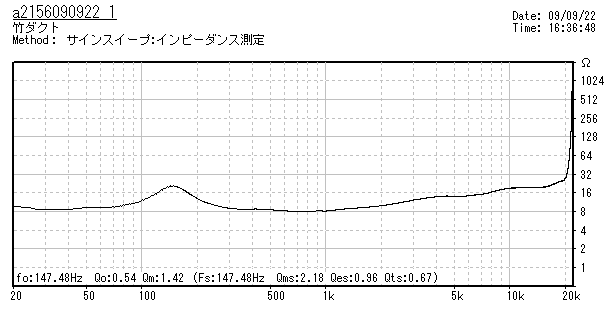

インピーダンス特性はこんな感じに、、、、。
共振していない、、、、＾＾；
試しに長さを３cmまで切り詰めてみましたが、、、、＾＾；
だめだこりゃw
ならば？

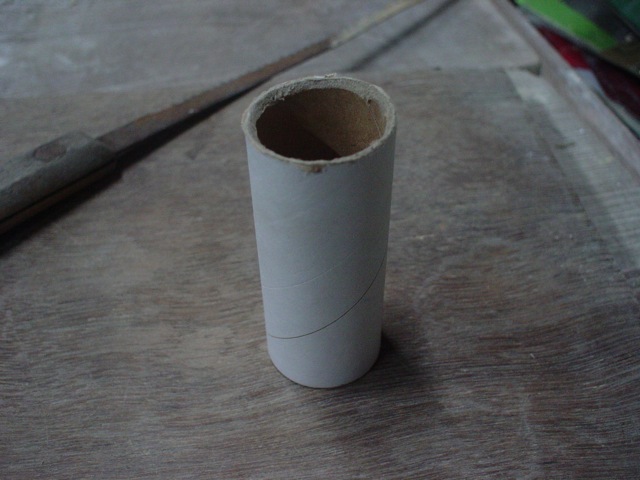

紙管ならどうだ？？w

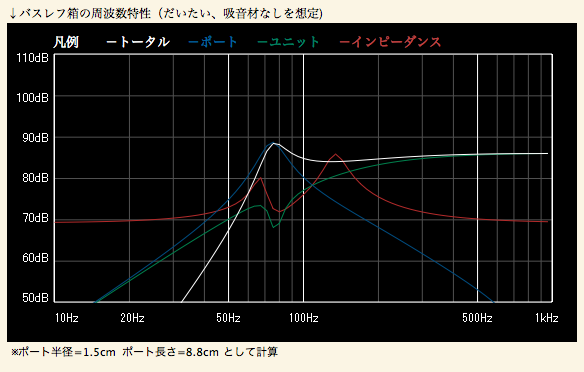

シミュレーションでは７５Hzで共振してくれるはず、、、、。
こんな感じでどうだ？？
確かに７５Hzあたりで、共振していそうに見えなくもないが、、、、。
これは？
ちょっとおかしいですねえ、、、、。
どこか？
他に問題がありそう、、、、、。
バッフル周辺に？
問題ありかな？？
ALTEC A2156
F0=117.5Hz
Mo=1.92g
有効半径=27mm
Q0=0.51
ユニットの実測値で、シミュレーションすると、こんな感じになるんですけど？？w ＾＾；
