DSC00379


♪パラパー パパパラッパ パラパー♬

ジャカジャーーーン! ♫



そう言えば??

私にも、必殺技があったんだった、、、、。

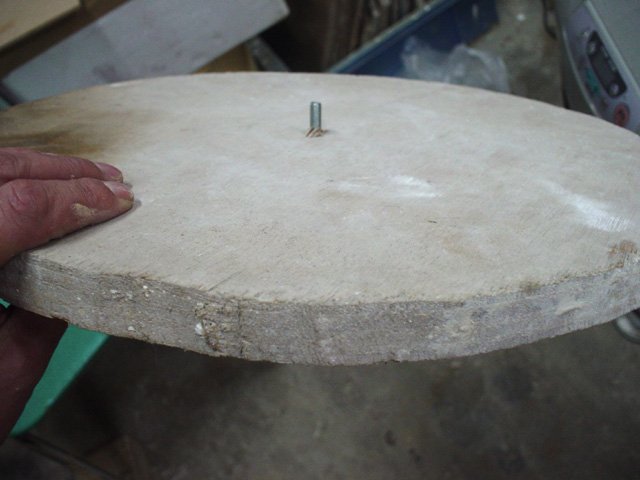

DSC00380


昔JBLの38cmウーハーを斬った時の、丸い板ですね、、、。
手引きで切ったから、加工精度最低ですな^^;

とりあえず、これの中心部にボルトを通します。


DSC00383


お目当てのMDFをネジ付けます。

これまで、アルミとか、プラダンとか、ホットボンドとか、、、。
加工精度の低さに、こんなんじゃ売り物にならねえ!!

第一、美しくないしなあ、、、。
と、頭を抱えておりましたが、、、、、。

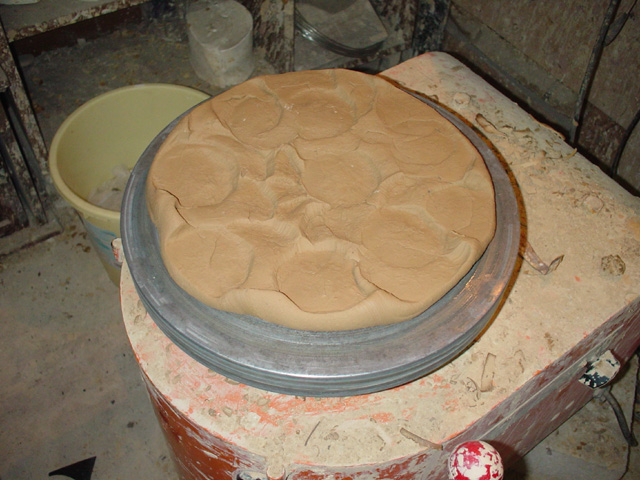

DSC00384


ロクロに粘土を乗せて、、、、。

私には、必殺技があったんでした、、、、^^;w

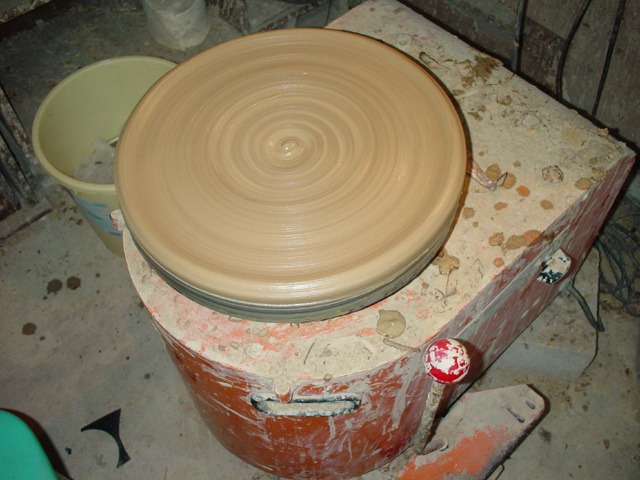

DSC00385


粘土で大きな吸盤を作ります!!

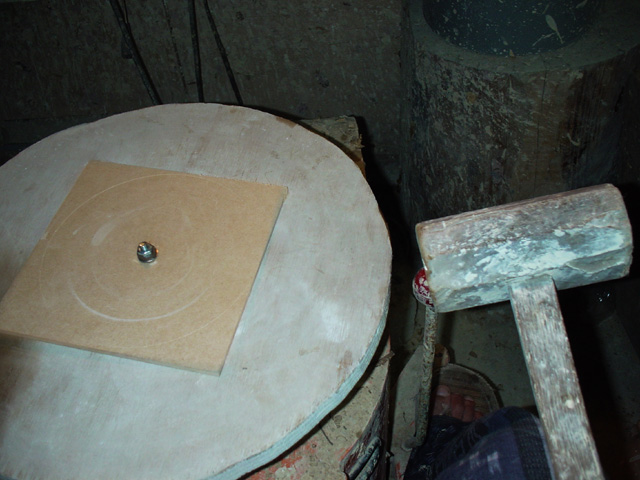

DSC00388


そこに、最初にセットしたMDFを乗せて、叩いて固定し、横から叩きながらセンターを出します。

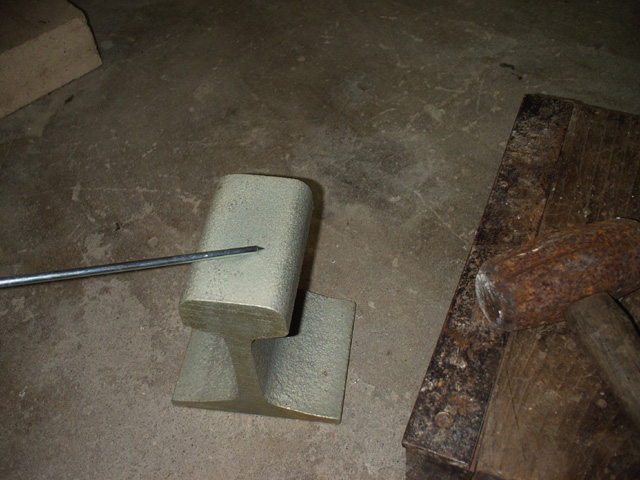

DSC00390


次は、武器だな、、、、。

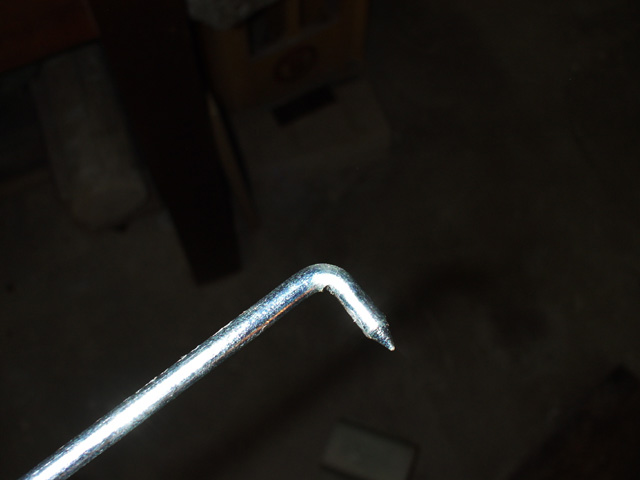

DSC00392


先端を直角に曲げて、、、、。

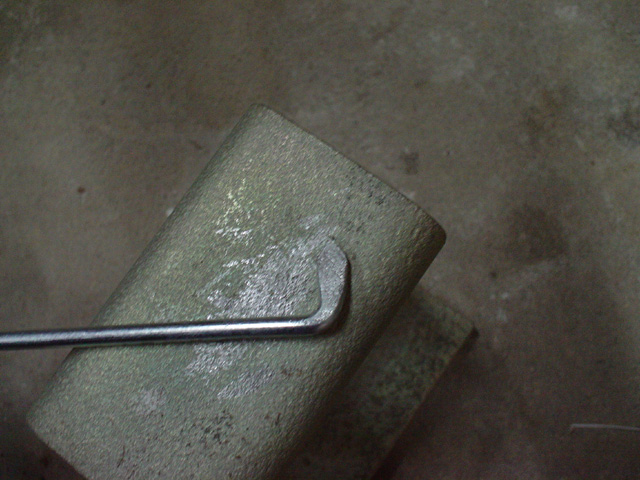

DSC00395


金床の上で叩きます!!

DSC00397


それから、ヤスリをかけて、、、。

DSC00398


こんな感じか??
もう少し、刃を出さないと、、、、、。

DSC00400


ロクロを勢いよく回転させて、武器で斬る!!

必殺だ!w

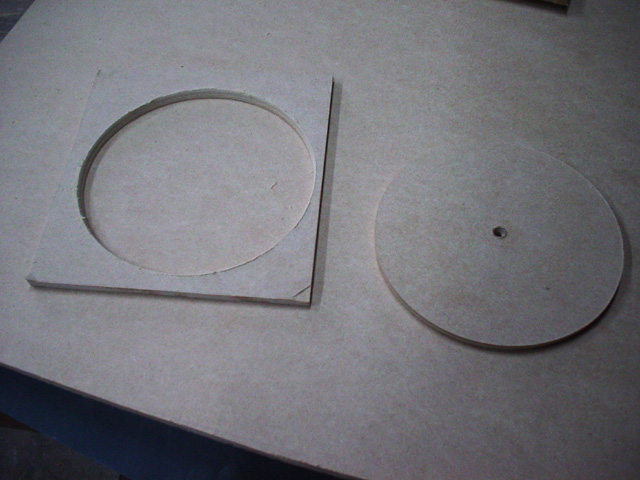

DSC00516


良い仕事してますな!w

これなら、美しいダクトが作れそうだわ!w

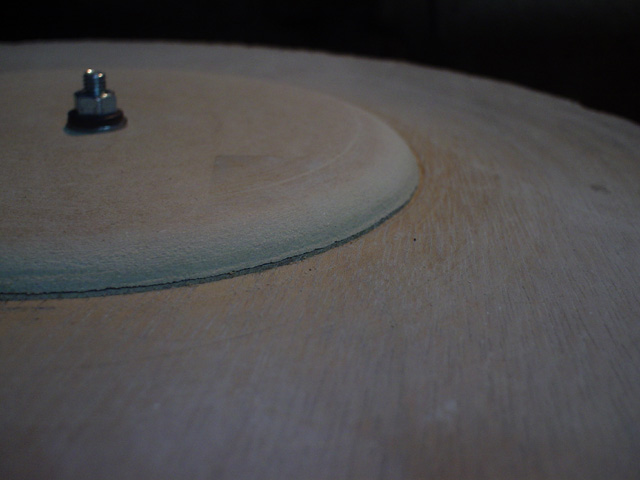

DSC00403


さらに、もう一度固定して、滑らかにしてゆきます。

DSC00406


かんなを当てて、、、。

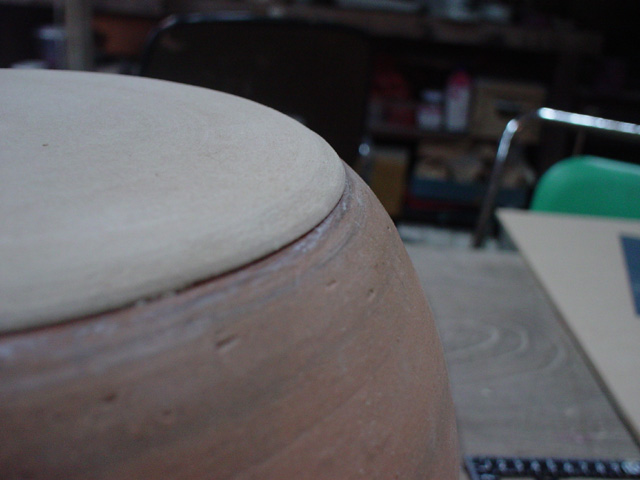

DSC00409


実際にあてがいながら、精度を出してゆきます、、、、。

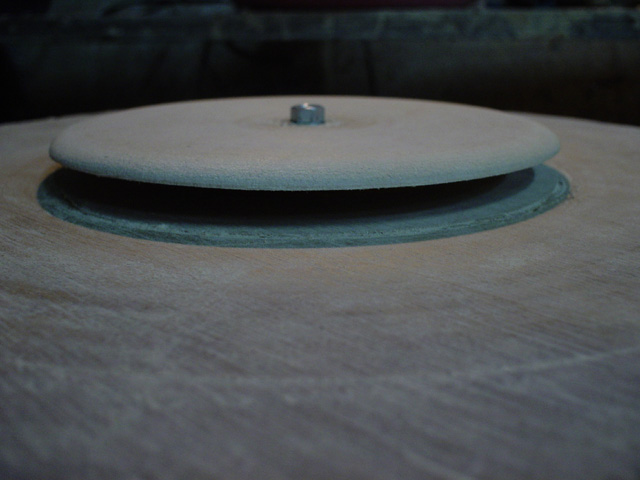

DSC00412


リングをかまして、中空に浮かした状態で、細部を作り込んでゆきます、、、、、。

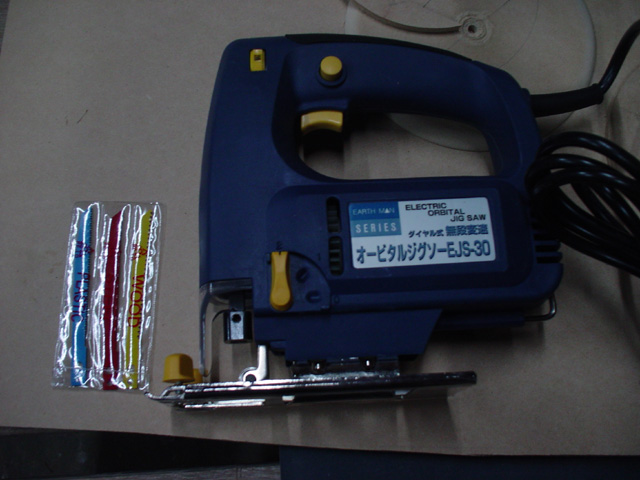

DSC00518


オークションの売り上げで、念願のジグソーも手に入れました!
20年前から、欲しかったんだよなあ、、、、、。

3,980円?w

買えない値段じゃ、ないだろ?w

昔は、高かったよな^^;

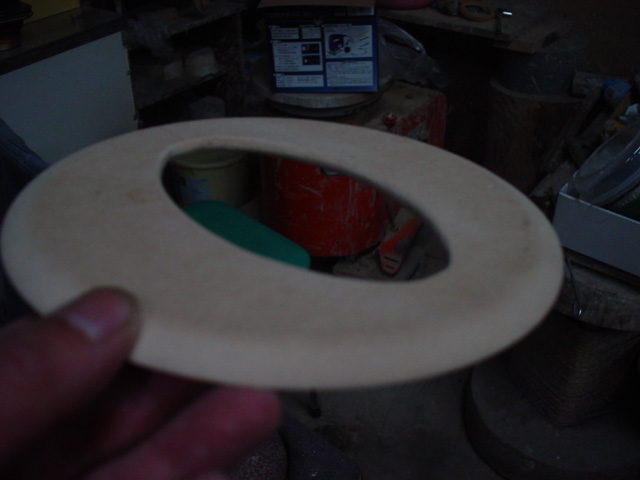

DSC00519


これなら?
どうだ??
(DSC-F77、マクロモードにするの忘れてる、、、^^;)

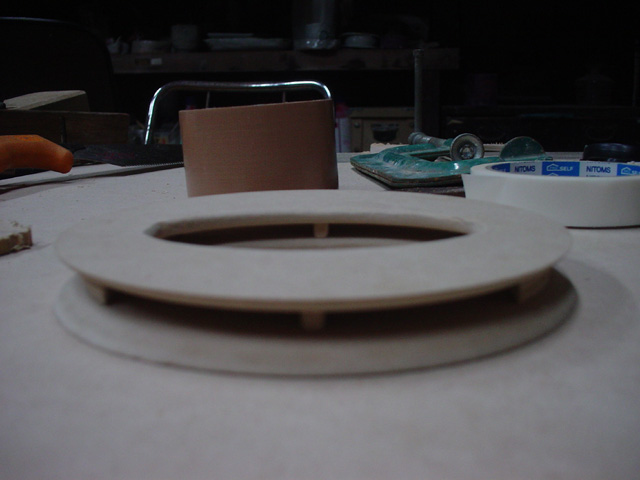

DSC00521


こんな感じか?
(マクロモード、、、、、)

なんで?
今まで?

ロクロで作る事、思いつかなかったんだろ??w

とりあえず、挟み込んで固定できるので、ダクトは固定せずに、あれこれ試してみますか??
プラダンよりは、仕事も速くて奇麗!

勿論、仮組で確認したところ、風切り音は一切出ません!
ちょっとチューニングが高すぎた感じもするが、、、、。

そもそも、箱の大きさが小さすぎる感じがしてるので、このユニット用の箱は大きさから見直ししないと行けない気もするが、、、、、^^;

まあ、ぼちぼちやりますかね?w



DSC00380


昔JBLの38cmウーハーを斬った時の、丸い板ですね、、、。
手引きで切ったから、加工精度最低ですな^^;

とりあえず、これの中心部にボルトを通します。


DSC00383


お目当てのMDFをネジ付けます。

これまで、アルミとか、プラダンとか、ホットボンドとか、、、。
加工精度の低さに、こんなんじゃ売り物にならねえ!!

第一、美しくないしなあ、、、。
と、頭を抱えておりましたが、、、、、。


DSC00384


ロクロに粘土を乗せて、、、、。

私には、必殺技があったんでした、、、、^^;w

DSC00385


粘土で大きな吸盤を作ります!!

DSC00388


そこに、最初にセットしたMDFを乗せて、叩いて固定し、横から叩きながらセンターを出します。


DSC00390


次は、武器だな、、、、。

DSC00392


先端を直角に曲げて、、、、。


DSC00395


金床の上で叩きます!!

DSC00397


それから、ヤスリをかけて、、、。

DSC00398


こんな感じか??
もう少し、刃を出さないと、、、、、。

DSC00400


ロクロを勢いよく回転させて、武器で斬る!!

必殺だ!w

DSC00516


良い仕事してますな!w

これなら、美しいダクトが作れそうだわ!w

DSC00403


さらに、もう一度固定して、滑らかにしてゆきます。

DSC00406


かんなを当てて、、、。

DSC00409


実際にあてがいながら、精度を出してゆきます、、、、。

DSC00412


リングをかまして、中空に浮かした状態で、細部を作り込んでゆきます、、、、、。

DSC00518


オークションの売り上げで、念願のジグソーも手に入れました!
20年前から、欲しかったんだよなあ、、、、、。

3,980円?w

買えない値段じゃ、ないだろ?w

昔は、高かったよな^^;

DSC00519


これなら?
どうだ??
(DSC-F77、マクロモードにするの忘れてる、、、^^;)

DSC00521


こんな感じか?
(マクロモード、、、、、)

なんで?
今まで?

ロクロで作る事、思いつかなかったんだろ??w

とりあえず、挟み込んで固定できるので、ダクトは固定せずに、あれこれ試してみますか??
プラダンよりは、仕事も速くて奇麗!

勿論、仮組で確認したところ、風切り音は一切出ません!
ちょっとチューニングが高すぎた感じもするが、、、、。

そもそも、箱の大きさが小さすぎる感じがしてるので、このユニット用の箱は大きさから見直ししないと行けない気もするが、、、、、^^;

まあ、ぼちぼちやりますかね?w



Comments

    • ら〜ぼ's comment
    • 2009年07月17日 00:06
    • 粘土の吸盤が恐いw バランス狂ったら飛んできそう。
      ロクロの上から被せるように掴む金具が必要なんじゃないでしょうか。
      ワンタッチで脱着できるといいですね。

      うちも手作り工作機が色々あります。
      「なんちゃってロクロ」、「なんちゃってパネルソー」、
      ジグソーを逆さに固定できる「なんちゃってテーブルソー」もあります。

      卓上フライスマシンがあるので、結構なんでも作れて便利です。
      http://www.kiso-proxxon.co.jp/catalog/la_00.html

      これの手回しダイヤルを電動化してパソコンで制御するオプションも売っているのですが、そこまでやると金型まで作れるらしいです。
      世の中には、それさえも手作りしてる人や、今流行りの3Dプリンターを手作りしてる人までいます。
      アイデアの勝負ですね。
    • でくの's comment
    • 2009年07月17日 00:27
    • ら〜ぼさん:

      >粘土の吸盤が恐いw バランス狂ったら飛んできそう。
      >ロクロの上から被せるように掴む金具が必要なんじゃないでしょうか。
      >ワンタッチで脱着できるといいですね。

      粘土の吸盤は、かなり強いですよ?w

      私は、この道28年ほどですので、絶対に飛ばない自信があります!w

      ただし、経験10年以内の人がやると、飛ぶと思いますが、、、、^^;

      >ジグソーを逆さに固定できる「なんちゃってテーブルソー」もあります。

      これは興味ありますねえ、、、、。
      ジグソーには、木工用、プラスティック用、鉄工用の刃が付属していました。
    • Roberto's comment
    • 2009年07月17日 09:49
    • 凄いですねー。

      でくのさん、この技術で、もっと大きいスピーカー作りませんか(笑
    • でくの's comment
    • 2009年07月17日 13:51
    • Robertoさん:

      >凄いですねー。
      >でくのさん、この技術で、もっと大きいスピーカー作りませんか(笑


      そうですねえ、、、、。
      38cmくらいまでなら、穴と言うか、リングは作れそうですけど?

      桐とかで、バッフルアダプタとか作ったら?
      売れるか?w
