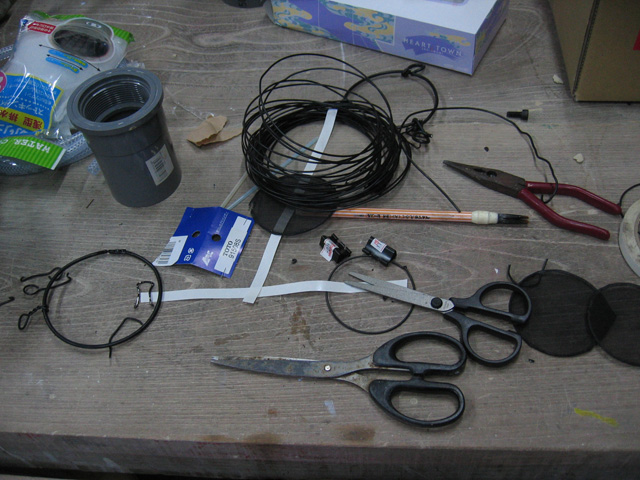

さて、悪戦苦闘の果てに、ようやく完成でしょうか?w
ゼィゼィ、、、、^^;




IMG_0009

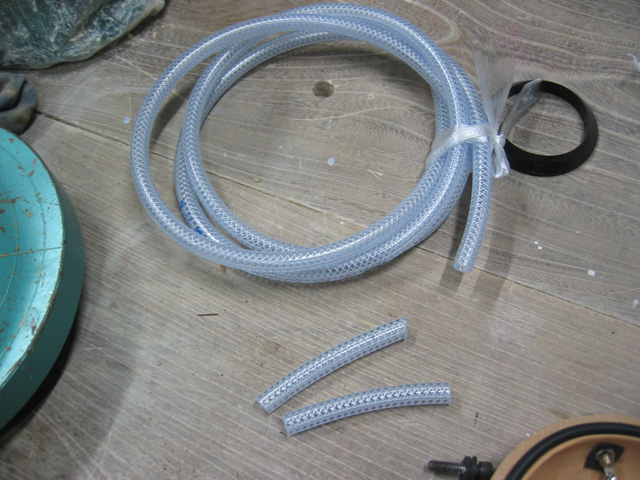

先ずは、ダクトですかね?
この前のゴムチューブはいくら何でも、あれなんで^^;

強そうなチューブを買ってきました。

IMG_0014

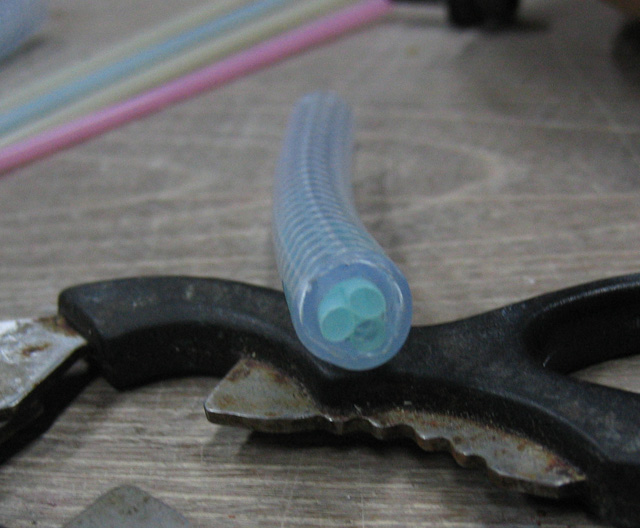

ハイパスフィルターとしてストローを3本詰めてあります。
ダクトからの、高域の漏れは小型スピーカーでは、許されません^^;

IMG_0015


差し込んで、ホットボンドで固定します。

IMG_0017

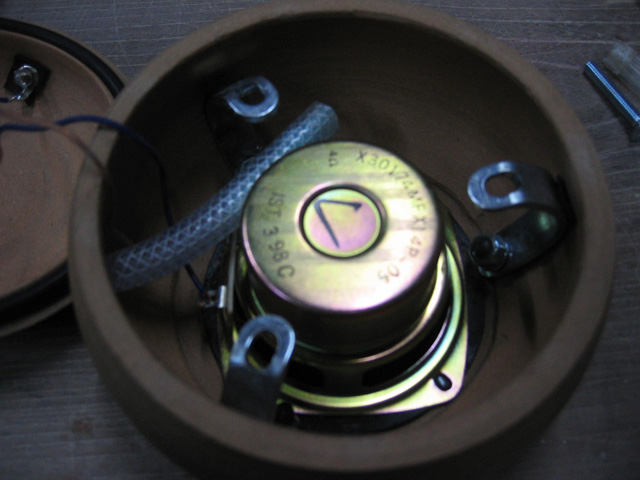

ユニットと干渉しますので、フレキシブルなダクトじゃなくては、マウントできない、、、、。
小型スピーカーの難しいところでしょうか?

IMG_0016

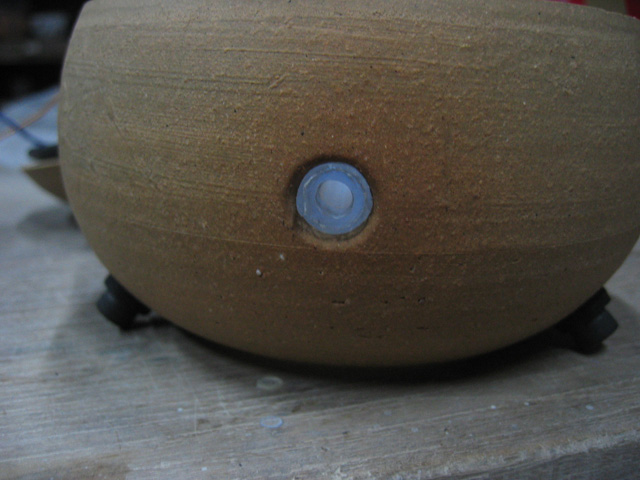

外部から見るとこんな感じ、、、。

IMG_0003

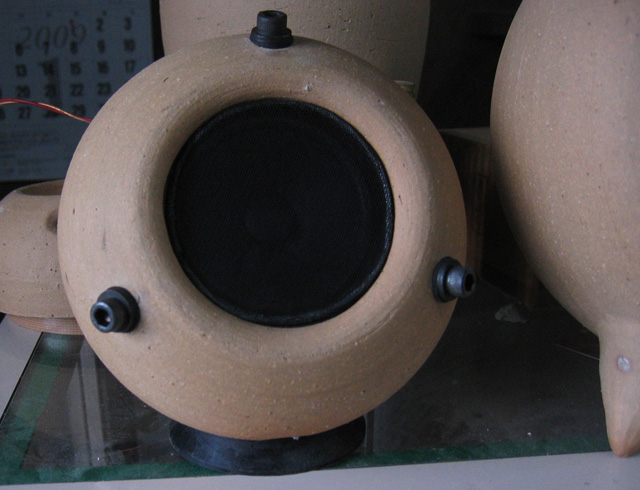

とくに、サランネットは試行錯誤の繰り返しでした、、、。

IMG_0004

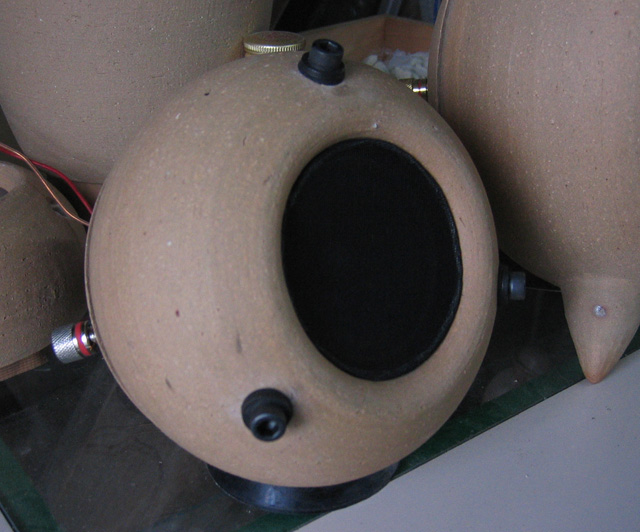

ゴム製の台も用意できました、、、、。
なかなか、台に使える物が見つからないんですよね、、、、。


IMG_0006


もうすぐ納品なんで、今のうちの色々試しておかなければ、、、、。

IMG_0028

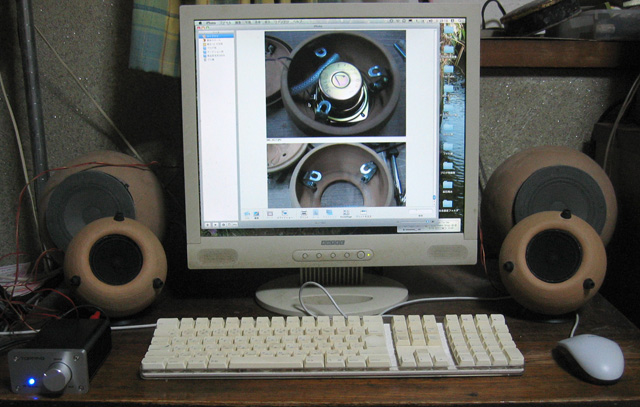

デスクトップに配置した様子、、、、。

一段と、良くなった感じがします^^;

そうだなぁ、、、。
こんなのが、欲しかったかも?w

まあ、JBLと言っても、JBLが採用していたユニットと言う話で、実際にはどこかのOEMメーカー製なんでしょうけど^^;

もし、このユニットが大量に出回ってるんだったら、手に入れたいですけど、、、。
おそらく、1998年くらいのモデル(win98マシンに付属していたはず)なんで、現行では出回っていないのかな??




Audio Testで音を確認してみましたが、70Hzあたりから、それなりに音圧はある感じ、150Hz位から、割と音が出てるかな?
つながりの良い特性と言う感じで、嫌みなピークはほとんど感じませんでした。

結構滑らかな特性なんじゃないかな?w

久しぶりに、明日あたり実測してみましょうか?
