さて、Peerless P830983の詳細を見てゆく事にしましょうか??

5cmユニットと言えば、一般的なPCスピーカーで、よく使われている口径です。

Peerlessはデンマークのメーカーで、前回検証した8cmユニットは、暴力的なまでに、低域の迫力を実感できましたが?

今回の5cmユニットは??

どうでしょうか??w




↑基本スペック

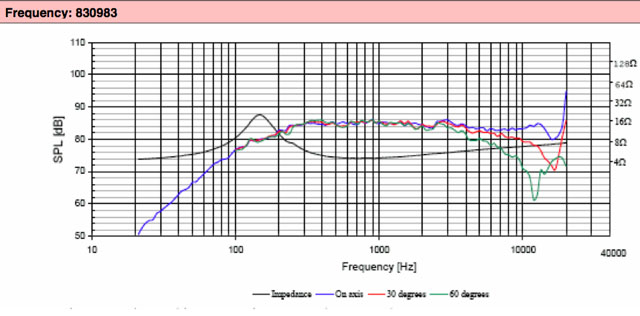

↑インピーダンスとF特の公称値

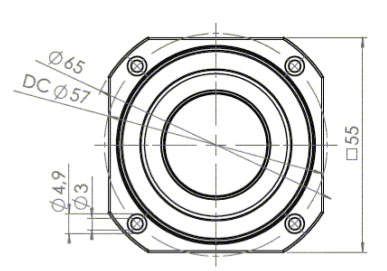

↑寸法図

さすがに、ヨーロッパ仕様だけあって、データはきっちり揃ってますね^^




1L密閉箱の理論値

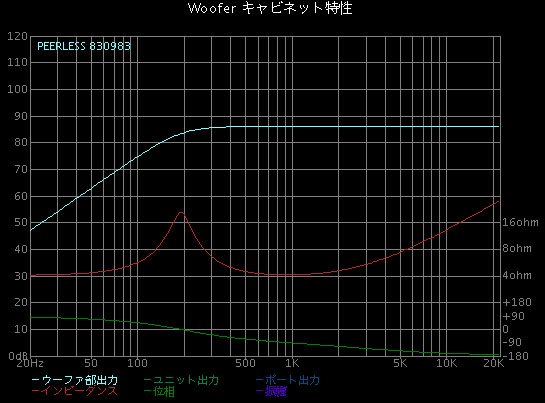

2L密閉箱の理論値

をいをいw

変化無しか??w

これは、シミュレーションの範囲外かも??w


実際には、ざっと計算の推奨箱が0.5Lと出ましたので、少し余裕を見て0.75Lあたりで、シミュレイトしてみます。




容積:0.75L
バスレフポート径:15mm
ポート長:5cm

だいたい、勘で当たりを付けたのがこんな感じでしょうか?
PC用としては、十分か??w

少しずつ、この条件でポート長を変化させてみます。




容積:0.75L
バスレフポート径:15mm
ポート長:8cm

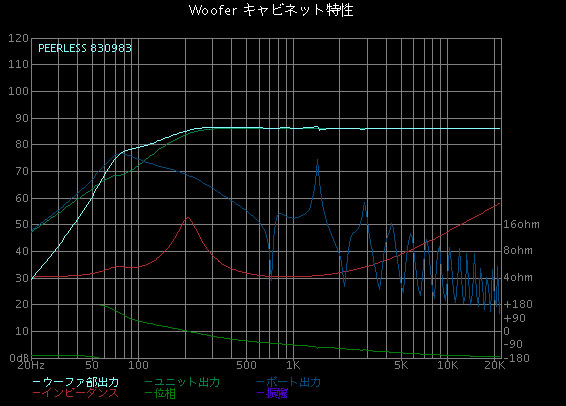

容積:0.75L
バスレフポート径:15mm
ポート長:10cm




容積:0.75L
バスレフポート径:15mm
ポート長:12cm


シミュレーションでは、こんな感じですねぇ、、、。

ポートを長くすると、共鳴する音圧が低くなるんで、中高域の逆相成分の音圧が高いように見えますけど?

このシミュレーションで見る限りは、5cmくらいが妥当??

後は、中高域の漏れをフィルタリングするのが良いのでしょうか??

とりあえず、手持ちの箱で、一つ試作してみますかね??
